Caratteristiche

Segnale 2-10 V
Cavo fisso
A prova di sovraccarico
Grado di protezione IP54

Attuatore valvola modulante Belimo 24V - 2-10V - 20 Nm - SM24A-SR

Il Belimo SM24A-SR è un attuatore modulante per la posizionamento continuo di ampie sezioni di valvole aria fino a ca. 4 m². L’attuatore viene controllato tramite un segnale 2-10 V e fornisce al contempo un feedback di posizione (SR) da 2-10 V al regolatore o sistema a cascata. Basandosi su un segnale di misura esterno, ad esempio da un sensore che monitora una grandezza rilevante come temperatura, pressione o qualità dell’aria, viene generato un segnale di comando che invia un impulso al motore Belimo per adattare la posizione della valvola. L’attuatore ha una coppia di 20 Nm, il che lo rende adatto per strutture di valvole grandi e pesanti negli impianti di trattamento aria centralizzati. La precisione di posizione è ±5% sull’intero intervallo di regolazione e il motore raggiunge un angolo di 90° in 150 secondi. Il consumo in standby è solo 0,4 W e il livello sonoro è di 45 dB(A).

Vantaggi e caratteristiche

20 Nm modulante 2-10 V: Garantisce una regolazione graduale e precisa della posizione della valvola, adatto per valvole grandi fino a ca. 4 m².
Feedback posizione 2-10 V: Invia elettricamente la posizione attuale della valvola per l’utilizzo in sistemi di regolazione come cascata o Building Management System (BMS).
Direzione di movimento regolabile: La direzione di rotazione è facilmente selezionabile tramite un interruttore (sensso orario o antiorario), assicurando un montaggio flessibile e ampia applicabilità.
Regolazione manuale con pulsante di blocco: Permette la gestione manuale e il blocco durante installazione e manutenzione.
Protezione da sovraccarico: Si arresta automaticamente al raggiungimento della posizione finale, eliminando la necessità di finecorsa separati.
Protezione IP54: Protetto contro polvere e spruzzi d’acqua da tutte le direzioni, garantendo resistenza agli agenti ambientali quotidiani e lunga durata.

Installazione, manutenzione e applicazioni

L’attuatore viene montato direttamente sull’albero della valvola aria interessata tramite l’anello di bloccaggio universale fornito, adatto per diametri albero da 10 a 20 mm. L’albero deve essere lungo almeno 48 mm e sporgere di almeno 20 mm. L’attuatore è fornito con dispositivo anti-rotazione per evitare rotazioni indesiderate. L’angolo di rotazione è regolabile tramite battute meccaniche su entrambi i lati, con un massimo di 95°. La direzione di movimento è facilmente impostabile tramite un interruttore (posizione 0 = rotazione antioraria, posizione 1 = rotazione oraria). Per la regolazione manuale è presente un pulsante che può essere bloccato. Il collegamento elettrico avviene tramite un cavo fisso di 1 metro con 4 conduttori (0,75 mm²).
L’attuatore è privo di manutenzione e progettato per il posizionamento modulante di grandi sezioni di valvole aria in unità di trattamento aria centralizzate, condotte principali VAV, valvole di miscelazione e regolatori di portata in grandi edifici commerciali e impianti di climatizzazione industriale.

Marchio	Belimo
Categorie	Belimo servomotore
GTIN	07630498114489
del produttore	SM24A-SR
Numero articolo	23010066

Specifiche tecniche

Codice categoria	101
Adatto per accessori aria	Sì
Tensione di alimentazione	24 V AC/DC
Segnale di comando	Altro
Consumo di energia in funzione	2 W
Consumo di energia a riposo	0.4 W
Tipologia	Rotante
Tipo di regolazione on/off	No
Tipo di regolazione modulabile	Sì
Tipo di regolazione split-range	No
Lunghezza cavo di alimentazione	1 m
Trasmissione	Con ingranaggi
Direttamente montato sulla flangia con ISO 5211	No
Con flusso di ritorno senza pressione	No
Disattivato quando è chiuso	No
Riconoscimento automatico spostamento	No
Segnale feedback di posizione regolabile	No
Contatti ausiliari	No
Sistema di segnalazione della posizione	2-10 V
Contatti ausiliari opzionale	Sì
Contatti finali	Non presente
Campo di funzionamento regolabile	No
Con indicatore impostazione meccanica	Sì
Comando manuale	Sì
Tempo di rotazione	150 s
Momento torcente	20 Nm
Contatto di commutazione a potenziale zero	No
Autoregolazione della lunghezza corsa	No
Angolo di rotazione massimo	95 °
Con funzione di sicurezza	No
Grado di protezione (NEMA)	2
Grado di protezione (IP)	IP54
Potenza elettrica massima	4 VA
Temperatura ambiente (min)	-30 °C
Temperatura ambiente (max)	50 °C

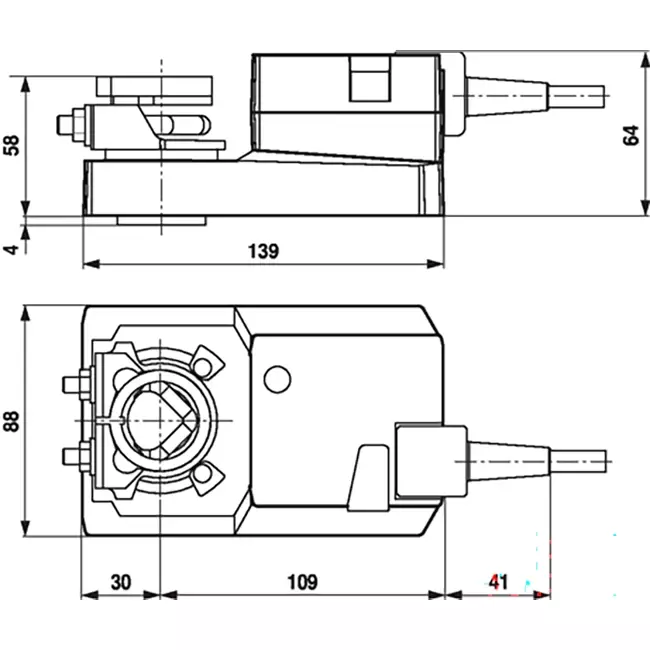

Altezza	85 mm
Larghezza	110 mm
Profondità	220 mm
Antideflagrante	No
Materiale del corpo	Plastica
Adatto per valvola	No
