Azionamento per valvole modulanti Belimo con morsetti di collegamento 24 V - 2-10 V - 20 Nm - SM24A-SR-TP

Marchio: Belimo

-10%

Prezzo originale 396,50

356,85 -10%

Risparmi 39,65

Tempo di consegna: 15 giorni lavorativi

La più grande collezione d'Italia
Restituzione gratuita
Valutazione del cliente 9/10
Acquisti sicuri con Trustedshops

Pagamento sicuro e veloce con:

Caratteristiche

Segnale 2-10 V
Terminali di collegamento
A prova di sovraccarico
Grado di protezione IP54

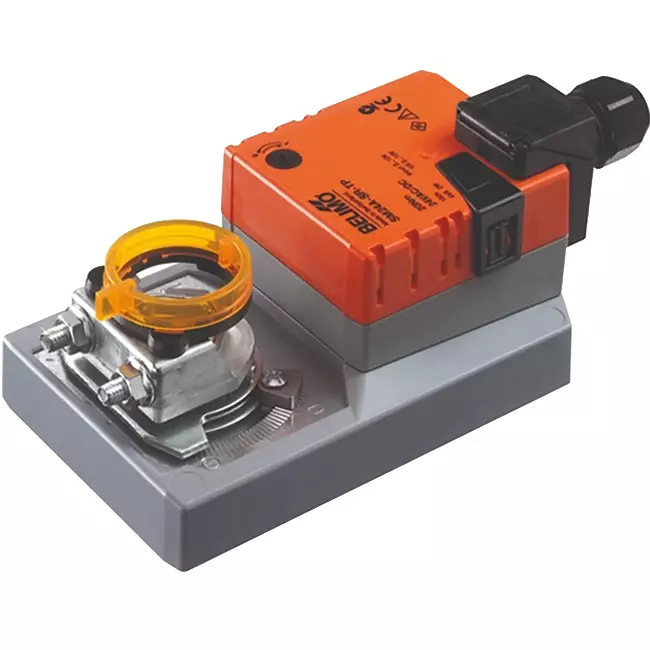

Attuatore modulante Belimo con morsetti di collegamento 24V - 2-10V - 20 Nm - SM24A-SR-TP

Il Belimo SM24A-SR-TP è un attuatore modulante per la regolazione continua di grandi sezioni di serrande aria fino a circa 4 m². L'attuatore è controllato da un segnale 2-10 V e fornisce anche un segnale di feedback di posizione (SR) da 2-10 V al regolatore o al sistema di controllo a cascata. Basandosi su un segnale di misura esterno, ad esempio da un sensore che monitora una grandezza rilevante come temperatura, pressione o qualità dell’aria, viene generato un segnale di comando che ordina al motore Belimo di adattare la posizione della serranda. L’attuatore ha una coppia di 20 Nm, rendendolo adatto per grandi e pesanti costruzioni di serrande negli impianti di trattamento aria centralizzati. La precisione di posizione è ±5% sull’intero campo di regolazione e il motore raggiunge un angolo di 90° in 150 secondi. Il consumo in stand-by è di soli 0,4 W e il livello di rumorosità è di 45 dB(A).

Vantaggi e caratteristiche

20 Nm modulante 2-10 V: Garantisce una regolazione graduale e precisa della posizione della serranda, adatta a serrande fino a circa 4 m².
Feedback posizione 2-10 V: Invia elettricamente la posizione attuale della serranda per l’uso in sistemi di regolazione come sistemi a cascata o BMS (Building Management System).
Morsetti di collegamento anziché cavo fisso: La connessione tramite morsetti (max 4 mm², diametro cavo 4–10 mm) facilita un cablaggio più semplice e ordinato, particolarmente in quadri elettrici e installazioni con tubazioni.
Direzione di movimento regolabile: La direzione di rotazione può essere facilmente selezionata tramite un interruttore (sinistra o destra), garantendo flessibilità di montaggio e ampia applicabilità.
Regolazione manuale con pulsante di blocco: Permette la regolazione manuale e il blocco durante lavori di installazione e manutenzione.
Protezione contro sovraccarichi: Si arresta automaticamente al raggiungimento della posizione finale, rendendo superflui i finecorsa meccanici.
Classe di protezione IP54: Protetto da polvere e spruzzi d’acqua da tutte le direzioni, resistente alle sollecitazioni ambientali quotidiane e garantito per una lunga durata.

Installazione, manutenzione e applicazioni

L’attuatore viene montato direttamente sull’albero della serranda interessata tramite l’anello di serraggio universale fornito, adatto ad alberi con diametri da 10 a 20 mm. L’albero deve avere una lunghezza minima di 48 mm e sporgere almeno 20 mm. L’attuatore è dotato di un sistema anti-rotazione per prevenire rotazioni accidentali. L’angolo di rotazione è regolabile tramite battute meccaniche su entrambi i lati, con un massimo di 95°. La direzione di movimento si imposta facilmente con un interruttore (posizione 0 = rotazione a sinistra, posizione 1 = rotazione a destra). Per la regolazione manuale è disponibile un pulsante bloccabile. Il collegamento elettrico avviene tramite morsetti, adatti a cavi fino a 4 mm² e con diametro 4-10 mm, 4 conduttori. L’attuatore è esente da manutenzione ed è indicato per la modulazione di grandi sezioni di serrande aria in unità di trattamento aria centralizzate, condotti principali VAV, serrande miscelatrici e regolatori di portata in grandi edifici commerciali e impianti industriali HVAC.

Marchio	Belimo
Categorie	Attuatore per valvole Belimo
GTIN	7630498114502
del produttore	SM24A-SR-TP
Numero articolo	23010055

Specifiche tecniche

Codice categoria	101
Adatto per accessori aria	Sì
Tensione di alimentazione	24 V AC/DC
Segnale di comando	Altro
Consumo di energia in funzione	2 W
Consumo di energia a riposo	0.4 W
Tipologia	Rotante
Tipo di regolazione on/off	No
Tipo di regolazione modulabile	Sì
Tipo di regolazione split-range	No
Trasmissione	Con ingranaggi
Direttamente montato sulla flangia con ISO 5211	No
Con flusso di ritorno senza pressione	No
Disattivato quando è chiuso	No
Riconoscimento automatico spostamento	No
Segnale feedback di posizione regolabile	No
Contatti ausiliari	No
Contatti ausiliari opzionale	Sì
Contatti finali	Non presente
Campo di funzionamento regolabile	No
Con indicatore impostazione meccanica	Sì
Comando manuale	Sì
Tempo di rotazione	150 s
Momento torcente	20 Nm
Contatto di commutazione a potenziale zero	No
Autoregolazione della lunghezza corsa	No
Angolo di rotazione massimo	95 °
Con funzione di sicurezza	No
Grado di protezione (NEMA)	2
Grado di protezione (IP)	IP54
Potenza elettrica massima	4 VA
Temperatura ambiente (min)	-30 °C
Temperatura ambiente (max)	50 °C

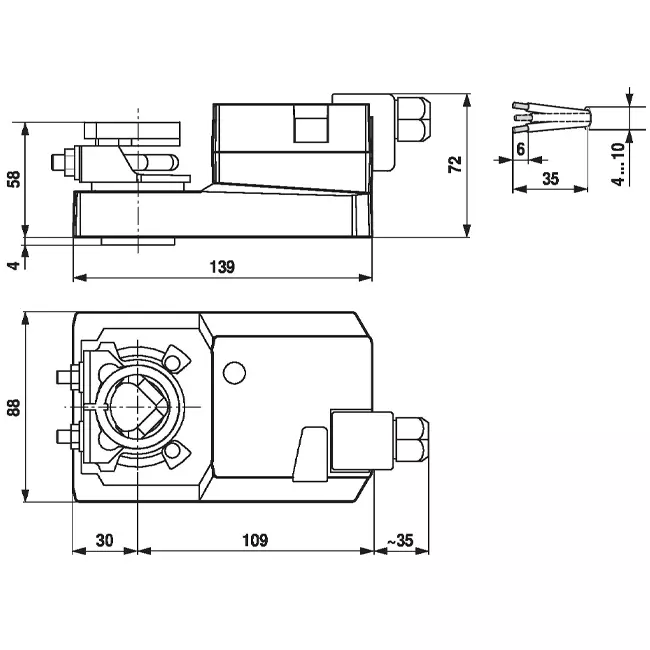

Altezza	85 mm
Larghezza	130 mm
Profondità	280 mm
Antideflagrante	No
Materiale del corpo	Plastica
Adatto per valvola	No
