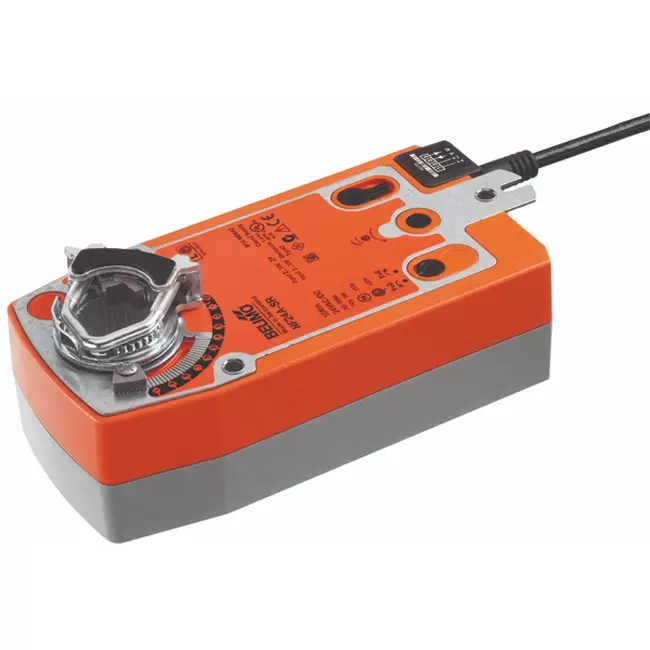

Attuatore per valvole modulanti Belimo con ritorno a molla 24V - 2-10V - 10 Nm - NF24A-SR

Marchio: Belimo

-10%

Prezzo originale 473,36

426,02 -10%

Risparmi 47,34

Tempo di consegna: 6 giorni lavorativi

La più grande collezione d'Italia
Restituzione gratuita
Valutazione del cliente 9/10
Acquisti sicuri con Trustedshops

Pagamento sicuro e veloce con:

Caratteristiche

Segnale 2-10 V
Incluso ritorno a molla
A prova di sovraccarico
Grado di protezione IP54

Attuatore valvola modulante Belimo con ritorno a molla 24V - 2-10V - 10 Nm - NF24A-SR

Il Belimo NF24A-SR è un attuatore valvola modulante con ritorno a molla per la regolazione continua di sezioni valvolari dell’aria fino a circa 2 m². L’attuatore è comandato da un segnale 2-10 V e fornisce anche un feedback sulla posizione (SR) da 2-10 V verso il regolatore o sistema di controllo a cascata. Basandosi su un segnale di misura esterno, ad esempio da un sensore che monitora una grandezza rilevante come temperatura, pressione o qualità dell’aria, viene generato un segnale di comando che dà istruzioni al motore Belimo per adattare la posizione della valvola. In caso di blackout, la valvola ritorna automaticamente e in modo indipendente alla posizione di sicurezza, azionata dall’energia accumulata nella molla. L’attuatore eroga una coppia di 10 Nm, rendendolo adatto per valvole di medie dimensioni nell’ambito della ventilazione centralizzata. La precisione di posizionamento è ±5% sull’intero campo di regolazione e il motore completa una rotazione di 90° in 150 secondi. Il ritorno a molla riporta la valvola in posizione in meno di 20 secondi. Il consumo in standby è di 2,5 W e il livello sonoro è contenuto a soli 40 dB(A).

Vantaggi e caratteristiche

10 Nm modulante 2-10 V: Garantisce una regolazione graduale e precisa della posizione della valvola, ideale per valvole di medie dimensioni fino a circa 2 m².
Feedback posizione 2-10 V: Invia elettronicamente la posizione attuale della valvola per utilizzo in regolazioni come sistemi a cascata o building management system (BMS).
Ritorno automatico a molla in caso di interruzione di corrente: La valvola ritorna in posizione di sicurezza entro 20 secondi, essenziale per sistemi antincendio e di controllo fumi.
Direzione movimento regolabile: Il verso di rotazione del motore è impostabile tramite interruttore (L/R); quello del ritorno a molla si determina in fase di montaggio, offrendo flessibilità in diverse configurazioni valvolari.
Regolazione manuale con blocco: Tramite la manovella in dotazione è possibile azionare manualmente la valvola e bloccarla in qualsiasi posizione, utile durante l’installazione e manutenzione.
Protezione da sovraccarico senza finecorsa: L’attuatore si arresta automaticamente al raggiungimento del limite meccanico, prevenendo usura e semplificando l’installazione.
Classe di protezione IP54: Protetto contro polvere e spruzzi d’acqua da tutte le direzioni, garantendo durata e affidabilità negli ambienti di servizio quotidiani.

Installazione, manutenzione e applicazioni

L’attuatore si monta direttamente sull’albero della valvola tramite l’anello di serraggio universale fornito, adatto ad alberi con diametro da 10 a 25,4 mm. L’albero deve essere lungo almeno 85 mm e sporgere minimo 15 mm. Una protezione antirotazione in dotazione evita movimenti indesiderati dell’attuatore. La direzione di rotazione del motore si imposta via interruttore; quella del ritorno a molla è definita dalla posizione di montaggio (L/R). L’angolo di rotazione si può regolare meccanicamente da un minimo del 33% con passi dello 2,5% fino a un massimo del 95%. Per il comando manuale è disponibile una manovella che consente di bloccare la valvola in qualsiasi posizione. Il collegamento elettrico avviene tramite un cavo fisso da 1 metro con quattro conduttori da 0,75 mm². L’attuatore è privo di manutenzione ed è adatto per la regolazione modulante di valvole dell’aria di medie dimensioni in unità di trattamento aria centralizzate, condotte VAV, serrande miscelatrici e aperture di ventilazione d’emergenza in edifici commerciali e impianti industriali di climatizzazione.

Marchio	Belimo
Categorie	Attuatore per valvole Belimo
GTIN	7630498112843
del produttore	NF24A-SR
Numero articolo	23010060

Specifiche tecniche

Codice categoria	101
Adatto per accessori aria	Sì
Tensione di alimentazione	24 V AC/DC
Segnale di comando	Altro
Consumo di energia in funzione	3.5 W
Consumo di energia a riposo	2.5 W
Tipologia	Rotante
Tipo di regolazione on/off	No
Tipo di regolazione modulabile	Sì
Tipo di regolazione split-range	No
Lunghezza cavo di alimentazione	1 m
Trasmissione	Con ingranaggi
Direttamente montato sulla flangia con ISO 5211	No
Con flusso di ritorno senza pressione	Sì
Disattivato quando è chiuso	Sì
Riconoscimento automatico spostamento	No
Segnale feedback di posizione regolabile	No
Contatti ausiliari	No
Contatti ausiliari opzionale	Sì
Contatti finali	Non presente
Campo di funzionamento regolabile	No
Con indicatore impostazione meccanica	Sì
Comando manuale	Sì
Tempo di rotazione	150 s
Momento torcente	10 Nm
Contatto di commutazione a potenziale zero	No
Autoregolazione della lunghezza corsa	No
Angolo di rotazione massimo	95 °
Con funzione di sicurezza	Sì
Grado di protezione (NEMA)	2
Grado di protezione (IP)	IP54
Potenza elettrica massima	5.5 VA
Temperatura ambiente (min)	-30 °C
Temperatura ambiente (max)	50 °C

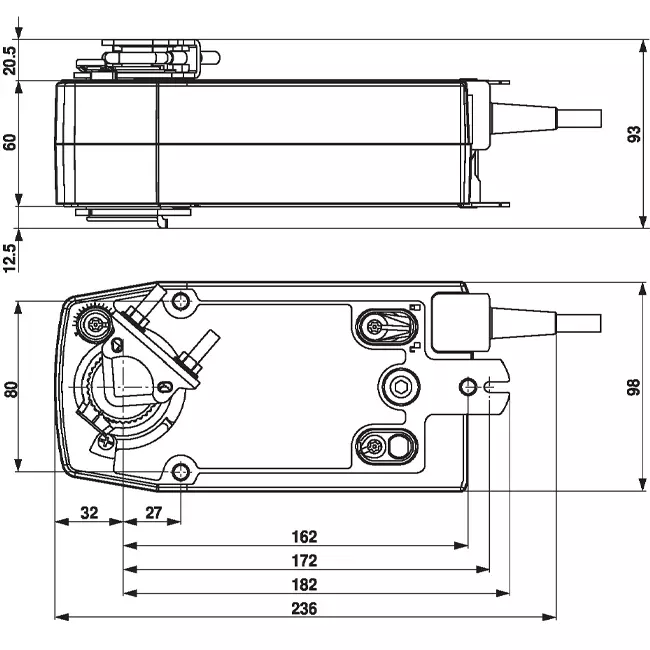

Altezza	85 mm
Larghezza	130 mm
Profondità	290 mm
Antideflagrante	No
Materiale del corpo	Plastica
Adatto per valvola	No
