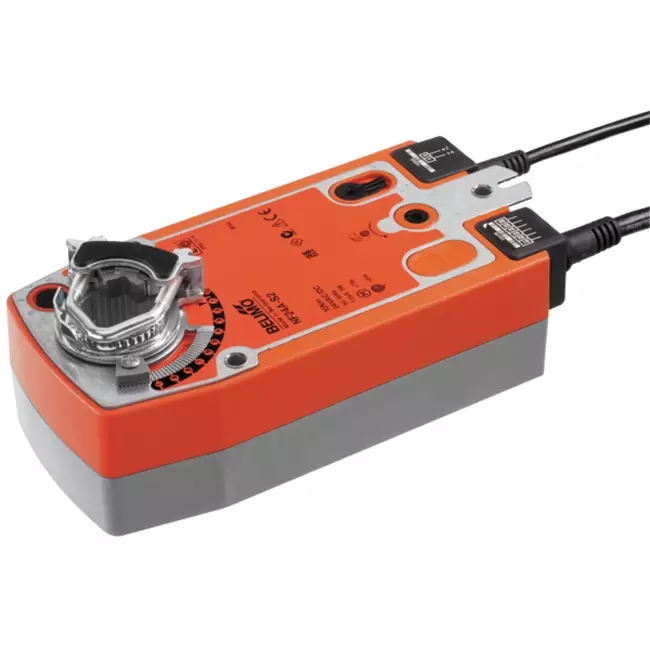

Attuatore rotativo Belimo con ritorno a molla 24V - apertura/chiusura - 10 Nm - NF24A-S2

Marchio: Belimo

-10%

Prezzo originale 462,38

416,14 -10%

Risparmi 46,24

Tempo di consegna: 6 giorni lavorativi

La più grande collezione d'Italia
Restituzione gratuita
Valutazione del cliente 9/10
Acquisti sicuri con Trustedshops

Pagamento sicuro e veloce con:

Caratteristiche

Incluso ritorno a molla
2 interruttori ausiliari integrati
A prova di sovraccarico
Grado di protezione IP54

Attuatore a farfalla rotante Belimo con ritorno a molla 24V - aperto/chiuso - 10 Nm - NF24A-S2

Il Belimo NF24A-S2 è un attuatore a farfalla rotante con ritorno a molla progettato per il comando aperto/chiuso di sezioni di serrande aria fino a circa 2 m² negli impianti tecnici degli edifici. L’attuatore funziona basandosi su un segnale di apertura/chiusura: quando la tensione di alimentazione è presente, si sposta nella posizione di lavoro caricando le molle interne di ritorno. In caso di mancanza di alimentazione, la serranda ritorna automaticamente e autonomamente nella posizione di sicurezza, azionata dall’energia immagazzinata nella molla. Ciò lo rende ideale per applicazioni che richiedono una posizione di sicurezza predefinita, come serrande tagliafuoco o di aerazione di emergenza nei sistemi di ventilazione centrale. Il motore raggiunge un angolo di rotazione di 90° in 75 secondi, mentre il ritorno a molla riporta la serranda in meno di 20 secondi. Il consumo a riposo è di 2,5 W e il livello sonoro del motore è di 45 dB(A). Con una coppia di 10 Nm e due interruttori ausiliari integrati per il feedback di posizione, è adatto a serrande di media grandezza negli impianti HVAC commerciali e industriali.

Vantaggi e caratteristiche

Comando aperto/chiuso a 10 Nm: La coppia di 10 Nm rende l’attuatore idoneo per sezioni di serrande aria fino a circa 2 m², permettendo la movimentazione senza sforzo di serrande di media dimensione.
Direzione di movimento regolabile tramite montaggio L/R: La direzione di rotazione sia del motore che del ritorno a molla viene definita durante l’installazione, garantendo un’applicazione flessibile in diverse configurazioni di serrande.
Ritorno automatico a molla in caso di mancanza di alimentazione: La serranda torna alla posizione di sicurezza entro 20 secondi, senza bisogno di fonti di energia o comandi esterni.
2 interruttori ausiliari integrati: I due interruttori ausiliari incorporati permettono un feedback diretto di posizione al sistema BMS o al quadro di controllo. Uno ha un’impostazione fissa al 10%, l’altro è regolabile dall’11% al 100%, senza necessità di accessori aggiuntivi.
Regolazione manuale con bloccaggio: Tramite la manovella inclusa, è possibile comandare manualmente la serranda e bloccarla in qualsiasi posizione desiderata, utile durante l’installazione e la manutenzione.
Sicurezza da sovraccarico senza finecorsa: L’attuatore si arresta automaticamente al raggiungimento del limite meccanico, prevenendo usura e semplificando l’impianto.
Classificazione di protezione IP54: Protetto contro polvere e spruzzi d’acqua da tutte le direzioni, garantendo robustezza contro le normali condizioni ambientali e una lunga durata.

Installazione, manutenzione e applicazioni

L’attuatore si monta direttamente sull’albero della serranda tramite il raccordo universale fornito, adatto per alberi con diametro da 10 a 25,4 mm. L’albero deve essere lungo almeno 85 mm e sporgere di almeno 15 mm. Un dispositivo anti-rotazione incluso impedisce che l’attuatore si muova insieme all’albero. La direzione di movimento sia del motore che del ritorno a molla si imposta tramite il montaggio (L/R). L’angolo di rotazione è regolabile meccanicamente a partire dal 33% in incrementi del 2,5%, fino a un massimo del 95%. Per il comando manuale è fornita una manovella che permette di bloccare la serranda in qualsiasi posizione. Il collegamento elettrico avviene tramite un cavo di alimentazione di 1 metro con due conduttori da 0,75 mm² e un cavo separato di 1 metro con sei conduttori per gli interruttori ausiliari. L’attuatore è privo di manutenzione e adatto per il comando aperto/chiuso di serrande aria di media dimensione in unità di trattamento aria centrali, serrande tagliafuoco, serrande di emergenza e serrande miscelatrici in edifici commerciali e impianti climatici industriali.

Marchio	Belimo
Categorie	Attuatore per valvole Belimo
GTIN	7630498112836
del produttore	NF24A-S2
Numero articolo	23010054

Specifiche tecniche

Codice categoria	101
Adatto per accessori aria	Sì
Tensione di alimentazione	24 V AC/DC
Segnale di comando	2 punti
Consumo di energia in funzione	6 W
Consumo di energia a riposo	2.5 W
Tipologia	Rotante
Tipo di regolazione on/off	No
Tipo di regolazione modulabile	Sì
Tipo di regolazione split-range	No
Lunghezza cavo di alimentazione	1 m
Trasmissione	Con ingranaggi
Direttamente montato sulla flangia con ISO 5211	No
Con flusso di ritorno senza pressione	Sì
Disattivato quando è chiuso	Sì
Riconoscimento automatico spostamento	No
Segnale feedback di posizione regolabile	No
Contatti ausiliari	Sì
Sistema di segnalazione della posizione	Opzionale
Contatti ausiliari opzionale	Sì
Contatti finali	2
Campo di funzionamento regolabile	No
Con indicatore impostazione meccanica	Sì
Comando manuale	Sì
Tempo di rotazione	75 s
Momento torcente	10 Nm
Contatto di commutazione a potenziale zero	Sì
Autoregolazione della lunghezza corsa	No
Angolo di rotazione massimo	95 °
Con funzione di sicurezza	Sì
Grado di protezione (NEMA)	2
Grado di protezione (IP)	IP54
Potenza elettrica massima	8.5 A
Temperatura ambiente (min)	-30 °C
Temperatura ambiente (max)	50 °C

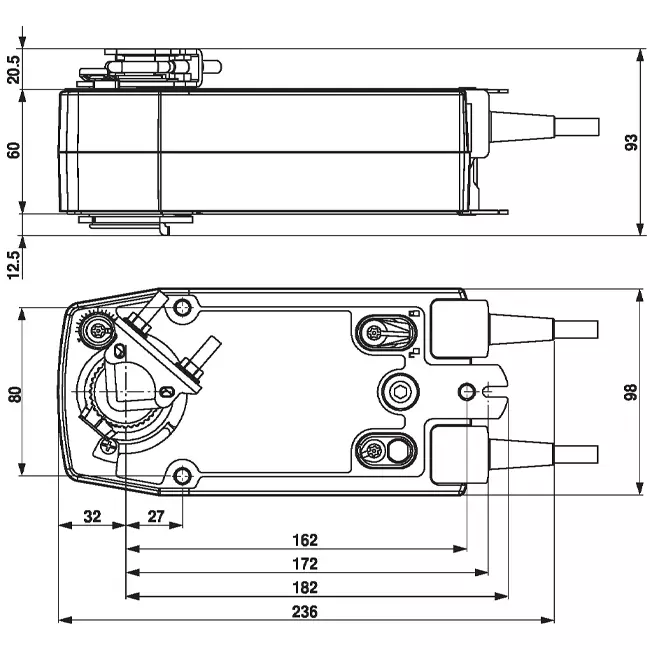

Altezza	85 mm
Larghezza	130 mm
Profondità	290 mm
Antideflagrante	No
Materiale del corpo	Plastica
Adatto per valvola	No
