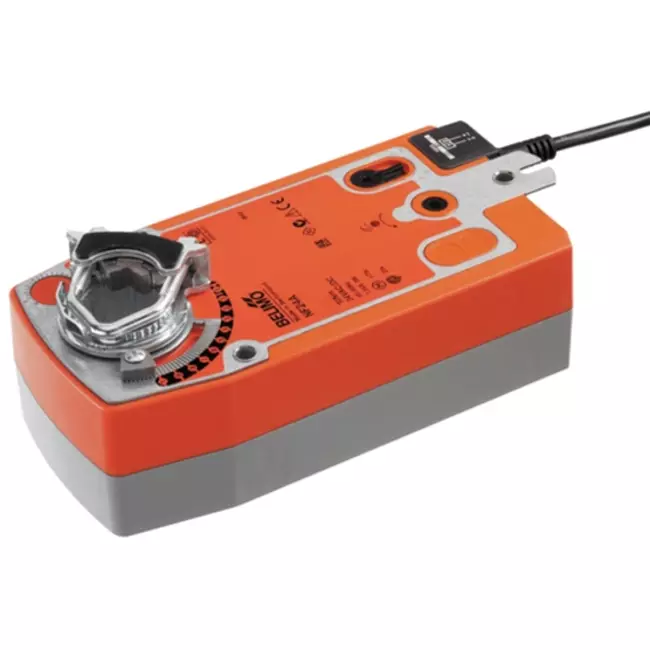

Attuatore rotativo Belimo con ritorno a molla 24V - apertura/chiusura - 10 Nm - NF24A

Marchio: Belimo

-10%

Prezzo originale 401,38

361,24 -10%

Risparmi 40,14

Tempo di consegna: 6 giorni lavorativi

La più grande collezione d'Italia
Restituzione gratuita
Valutazione del cliente 9/10
Acquisti sicuri con Trustedshops

Pagamento sicuro e veloce con:

Caratteristiche

Incluso ritorno a molla
Cavo fisso
A prova di sovraccarico
Grado di protezione IP54

Attuatore rotativo per valvole Belimo con ritorno a molla 24V - aperto/chiuso - 10 Nm - NF24A

Il Belimo NF24A è un attuatore rotativo per valvole con ritorno a molla, progettato per la gestione aperto/chiuso di sezioni di valvole aria fino a circa 2 m² in impianti tecnici per edifici. L’attuatore funziona con un segnale aperto/chiuso: in presenza di alimentazione si porta nella posizione operativa caricando le molle interne di ritorno. In caso di interruzione di corrente, la valvola ritorna automaticamente e autonomamente in posizione di sicurezza sfruttando l’energia accumulata nella molla. Questo rende l’attuatore adatto per applicazioni dove è richiesta una posizione di sicurezza prestabilita, come valvole tagliafuoco o di ventilazione d’emergenza negli impianti di trattamento aria centrali. Il motore compie un angolo di rotazione di 90° in 75 secondi, mentre il ritorno a molla chiude la valvola in meno di 20 secondi. Il consumo a riposo è di 2,5 W e il livello sonoro del motore è di 45 dB(A). Con una coppia di 10 Nm, è ideale per strutture di valvole di dimensioni medie negli impianti HVAC commerciali e industriali.

Vantaggi e caratteristiche

Controllo aperto/chiuso con coppia da 10 Nm: La coppia di 10 Nm consente all’attuatore di gestire sezioni di valvole aria fino a circa 2 m², facilitando il controllo di valvole di dimensioni medie senza sforzo.
Ritorno automatico a molla in caso di mancanza di alimentazione: La valvola ritorna alla posizione di sicurezza entro 20 secondi, senza necessità di alimentazione esterna o controllo.
Direzione di movimento regolabile tramite montaggio L/R: Il senso di rotazione del motore e del ritorno a molla si definisce in fase di installazione, permettendo una flessibilità applicativa in diverse configurazioni di valvole.
Regolazione manuale con bloccaggio: Tramite la manovella fornita è possibile azionare manualmente la valvola e bloccarla in qualsiasi posizione, utile durante installazione e manutenzione.
Protezione da sovraccarico senza finecorsa: L’attuatore si arresta automaticamente al raggiungimento del finecorsa meccanico, prevenendo usura e semplificando l’installazione.
Classe di protezione IP54: Protetto contro polvere e schizzi d’acqua da ogni direzione, garantendo resistenza alle condizioni ambientali quotidiane e lunga durata.

Installazione, manutenzione e applicazioni

L’attuatore si monta direttamente sull’albero della valvola con l’anello di bloccaggio universale fornito, adatto per diametri albero da 10 a 25,4 mm. L’albero deve essere lungo almeno 85 mm e sporgere almeno 15 mm. Un dispositivo anti-torsione incluso impedisce che l’attuatore ruoti insieme all’albero. La direzione di rotazione del motore e del ritorno a molla si imposta attraverso il verso di montaggio (L/R). L’angolo di rotazione è regolabile meccanicamente a partire dal 33%, in incrementi di 2,5%, fino a un massimo del 95%. Per la movimentazione manuale è disponibile una manovella con cui è possibile bloccare la valvola in qualsiasi posizione. Il collegamento elettrico avviene tramite un cavo fisso di 1 metro con due conduttori da 0,75 mm². L’attuatore è esente da manutenzione ed è indicato per il controllo aperto/chiuso di sezioni di valvole aria di dimensioni medie in unità di trattamento aria centrali, valvole tagliafuoco, valvole di ventilazione d’emergenza e valvole miscelatrici negli edifici commerciali e negli impianti HVAC industriali.

Marchio	Belimo
Categorie	Attuatore per valvole Belimo
GTIN	7630498112805
del produttore	NF24A
Numero articolo	23010063

Specifiche tecniche

Codice categoria	101
Adatto per accessori aria	Sì
Tensione di alimentazione	24 V AC/DC
Segnale di comando	2 punti
Consumo di energia in funzione	6 W
Consumo di energia a riposo	2.5 W
Tipologia	Rotante
Tipo di regolazione on/off	No
Tipo di regolazione modulabile	Sì
Tipo di regolazione split-range	No
Lunghezza cavo di alimentazione	1 m
Trasmissione	Con ingranaggi
Direttamente montato sulla flangia con ISO 5211	No
Con flusso di ritorno senza pressione	Sì
Disattivato quando è chiuso	Sì
Riconoscimento automatico spostamento	No
Segnale feedback di posizione regolabile	No
Contatti ausiliari	No
Sistema di segnalazione della posizione	Opzionale
Contatti ausiliari opzionale	Sì
Contatti finali	Non presente
Campo di funzionamento regolabile	No
Con indicatore impostazione meccanica	Sì
Comando manuale	Sì
Tempo di rotazione	75 s
Momento torcente	10 Nm
Contatto di commutazione a potenziale zero	No
Autoregolazione della lunghezza corsa	No
Angolo di rotazione massimo	95 °
Con funzione di sicurezza	Sì
Grado di protezione (NEMA)	2
Grado di protezione (IP)	IP54
Potenza elettrica massima	8.5 A
Temperatura ambiente (min)	-30 °C
Temperatura ambiente (max)	50 °C
Altezza	85 mm
Larghezza	130 mm
Profondità	290 mm
Antideflagrante	No
Materiale del corpo	Plastica
Adatto per valvola	No
