Caratteristiche

Incluso ritorno a molla
Angolo di rotazione fino a 95°
A prova di sovraccarico
Grado di protezione IP54

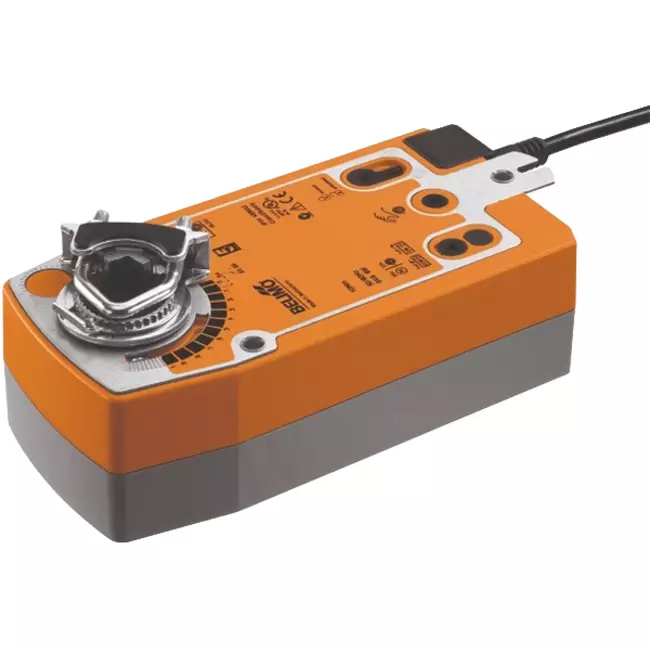

Attuatore a farfalla rotante Belimo con ritorno a molla 24-240V - 20 Nm - SFA

Il Belimo SFA è un attuatore a farfalla rotante con ritorno a molla per la gestione di sezioni di serrande aria fino a circa 4 m² negli impianti tecnici degli edifici. L’attuatore funziona con un segnale aperto/chiuso: quando è presente tensione di alimentazione si sposta in posizione di lavoro e le molle di ritorno si tendono. In caso di interruzione di corrente, la serranda ritorna automaticamente e autonomamente alla posizione di sicurezza, azionata dall’energia immagazzinata nella molla. Questo rende l’attuatore adatto a applicazioni in cui è richiesta una posizione di sicurezza predeterminata, come serrande antincendio o di ventilazione d’emergenza negli impianti centrali di trattamento aria. Il motore raggiunge un angolo di rotazione di 90° in 75 secondi, il consumo a riposo è di 3,5 W e il livello sonoro del motore è di 45 dB(A). Con una coppia di 20 Nm è utilizzabile su serrande di grandi dimensioni e pesanti negli impianti HVAC commerciali e industriali.

Vantaggi e funzioni

Tensione di alimentazione universale AC 24...240 V / DC 24...125 V: Collega l’attuatore praticamente a qualsiasi tensione disponibile, senza necessità di trasformatori aggiuntivi o modifiche all’impianto.
Ritorno a molla automatico in caso di mancanza di alimentazione: La serranda ritorna alla posizione di sicurezza entro 20 secondi, offrendo protezione affidabile senza necessità di energia esterna o controllo.
Direzione di movimento regolabile tramite montaggio L/R: L’orientamento di rotazione del motore e del ritorno a molla è selezionabile al momento dell’installazione, consentendo flessibilità nelle diverse configurazioni di serrande.
Regolazione manuale con bloccaggio: Con la manovella inclusa è possibile azionare manualmente la serranda e bloccarla in qualsiasi posizione, molto utile durante installazione e manutenzione.
Sicurezza da sovraccarico senza finecorsa: L’attuatore si arresta automaticamente al raggiungimento del finecorsa meccanico, prevenendo usura e semplificando l’installazione.
Classe di protezione IP54: Protetto contro polvere e spruzzi d’acqua da tutte le direzioni, garantendo resistenza alle condizioni ambientali quotidiane e lunga durata.

Installazione, manutenzione e applicazioni

L’attuatore si monta direttamente sull’asse della serranda tramite l’anello di bloccaggio universale fornito, adatto per diametri dell’albero da 10 a 25,4 mm. Un dispositivo di sicurezza contro la rotazione impedisce che l’attuatore si muova insieme alla serranda. La direzione di movimento di motore e ritorno a molla si imposta tramite il verso di montaggio (L/R). L’angolo di rotazione è regolabile meccanicamente tramite finecorsa, fino a un massimo di 95°. Per la manovra manuale è disponibile una manovella con cui bloccare la serranda in qualsiasi posizione. Il collegamento elettrico avviene tramite cavo fisso di 1 metro con due conduttori da 0,75 mm². L’attuatore è esente da manutenzione ed è particolarmente indicato per il comando aperto/chiuso di grandi sezioni di serrande aria in unità centrali di trattamento aria, serrande miscelatrici e serrande di ventilazione d’emergenza in edifici commerciali e impianti climatizzazione industriali.

Marchio	Belimo
Categorie	Attuatore per valvole Belimo
GTIN	7630498114137
del produttore	SFA
Numero articolo	23010065

Specifiche tecniche

Codice categoria	101
Adatto per accessori aria	Sì
Tensione di alimentazione	24-125 V DC/24-240 V AC
Segnale di comando	2 punti
Consumo di energia in funzione	7 W
Consumo di energia a riposo	3.5 W
Tipologia	Rotante
Tipo di regolazione on/off	No
Tipo di regolazione modulabile	Sì
Tipo di regolazione split-range	No
Lunghezza cavo di alimentazione	1 m
Trasmissione	Con ingranaggi
Direttamente montato sulla flangia con ISO 5211	No
Con flusso di ritorno senza pressione	Sì
Disattivato quando è chiuso	Sì
Riconoscimento automatico spostamento	No
Segnale feedback di posizione regolabile	No
Contatti ausiliari	No
Sistema di segnalazione della posizione	Non presente
Contatti ausiliari opzionale	Sì
Contatti finali	Non presente
Campo di funzionamento regolabile	No
Con indicatore impostazione meccanica	Sì
Comando manuale	Sì
Tempo di rotazione	75 s
Momento torcente	20 Nm
Contatto di commutazione a potenziale zero	No
Autoregolazione della lunghezza corsa	No
Angolo di rotazione massimo	95 °
Con funzione di sicurezza	Sì
Grado di protezione (NEMA)	2
Grado di protezione (IP)	IP54
Potenza elettrica massima	18 A
Temperatura ambiente (min)	-30 °C
Temperatura ambiente (max)	50 °C

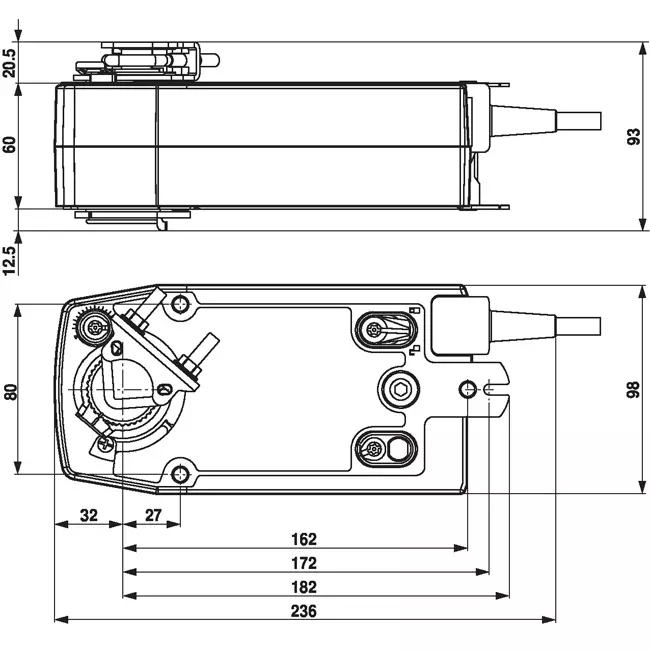

Altezza	85 mm
Larghezza	130 mm
Profondità	290 mm
Antideflagrante	No
Materiale del corpo	Plastica
Adatto per valvola	No
