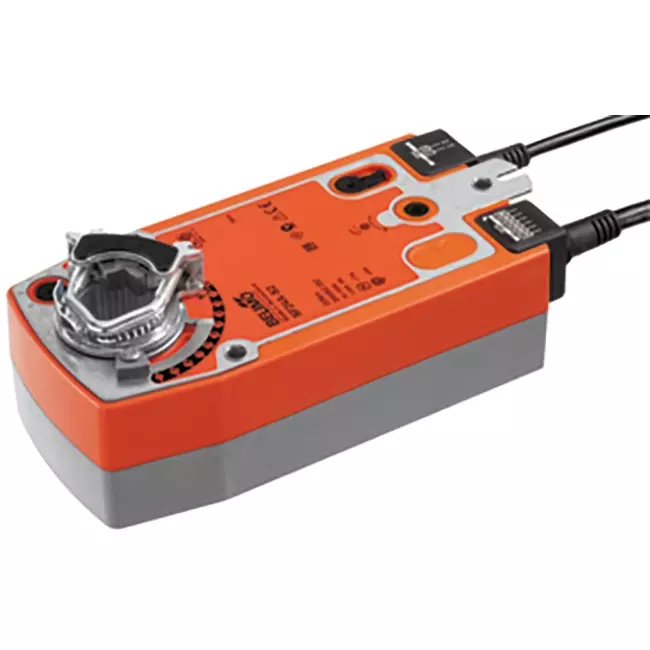

Attuatore rotativo Belimo con ritorno a molla 24V - apertura/chiusura - 20 Nm - SF24A-S2

Marchio: Belimo

-10%

Prezzo originale 551,44

496,30 -10%

Risparmi 55,14

Tempo di consegna: 6 giorni lavorativi

La più grande collezione d'Italia
Restituzione gratuita
Valutazione del cliente 9/10
Acquisti sicuri con Trustedshops

Pagamento sicuro e veloce con:

Caratteristiche

Incluso ritorno a molla
2 interruttori ausiliari integrati
A prova di sovraccarico
Grado di protezione IP54

Attuatore a farfalla rotativo Belimo con ritorno a molla 24V - apertura/chiusura - 20 Nm - SF24A-S2

Il Belimo SF24A-S2 è un attuatore rotativo con ritorno a molla progettato per il comando apertura/chiusura di serrande di ventilazione fino a circa 4 m² in impianti tecnici di building automation. L’attuatore funziona con un segnale on/off: quando è presente l’alimentazione si sposta in posizione di lavoro e tende le molle interne di ritorno. In caso di assenza di alimentazione, la serranda ritorna automaticamente e autonomamente in posizione di sicurezza, azionata dall’energia immagazzinata nella molla. Questa caratteristica rende l’attuatore adatto ad applicazioni in cui è richiesta una posizione di sicurezza predefinita, come serrande tagliafuoco o serrande di ventilazione di emergenza in unità di trattamento aria centrali. Il motore raggiunge un angolo di rotazione di 90° in 75 secondi, mentre il ritorno a molla riporta la serranda in meno di 20 secondi. Il consumo a riposo è di 2,5 W e il livello sonoro del motore è pari a 45 dB(A). Con una coppia di 20 Nm e due interruttori ausiliari integrati per il feedback di posizione, è ideale per serrande grandi e pesanti in impianti HVAC commerciali e industriali.

Vantaggi e caratteristiche

20 Nm controllo apertura/chiusura: La coppia di 20 Nm rende il SF24A-S2 adatto per sezioni di serrande fino a circa 4 m², consentendo la movimentazione agevole anche di strutture pesanti.
Ritorno a molla automatico in caso di mancanza di alimentazione: La serranda ritorna alla posizione di sicurezza entro 20 secondi, senza bisogno di fonti energetiche esterne o dispositivi di controllo.
2 interruttori ausiliari integrati: I due contatti ausiliari incorporati permettono un feedback diretto della posizione a un BMS o a un quadro elettrico. Uno con punto fisso all’10%, l’altro regolabile dall’11% al 100%, senza necessità di accessori aggiuntivi.
Direzione di movimento regolabile tramite montaggio L/R: La direzione di rotazione del motore e del ritorno a molla si stabilisce in fase di montaggio, offrendo flessibilità di installazione su differenti configurazioni di serrande.
Regolazione manuale con blocco: Tramite la manovella fornita è possibile azionare manualmente la serranda e bloccarla in qualsiasi posizione desiderata, utile durante installazione e manutenzione.
Sicurezza da sovraccarico senza interruttori di fine corsa: L’attuatore si arresta automaticamente al raggiungimento della battuta meccanica, prevenendo usura e semplificando l’impianto.
Classe di protezione IP54: Protetto contro polvere e spruzzi d’acqua da ogni direzione, garantendo resistenza alle condizioni ambientali quotidiane e lunga durata.

Installazione, manutenzione e applicazioni

L’attuatore viene montato direttamente sull’albero della serranda tramite la flangia universale fornita, adatta per diametri d’albero da 10 a 25,4 mm. L’albero deve avere una lunghezza minima di 85 mm e sporgere almeno 15 mm. L’attuatore è dotato di dispositivo anti-rotazione per evitare movimenti indesiderati. La direzione di movimento del motore e della funzione di sicurezza dipende dalla posizione di montaggio, a sinistra (L) o a destra (R). Il cablaggio elettrico comprende un cavo di alimentazione da 1 metro con 2 conduttori e un cavo separato da 1 metro con 6 conduttori per gli interruttori ausiliari. L’attuatore è privo di manutenzione ed è indicato per il controllo apertura/chiusura di grandi serrande in unità di trattamento aria centrali, serrande miscelatrici e serrande di emergenza in edifici commerciali e impianti climatici industriali.

Marchio	Belimo
Categorie	Attuatore per valvole Belimo
GTIN	7630498114076
del produttore	SF24A-S2
Numero articolo	23010059

Specifiche tecniche

Codice categoria	101
Adatto per accessori aria	Sì
Tensione di alimentazione	24 V AC/DC
Segnale di comando	2 punti
Consumo di energia in funzione	5 W
Consumo di energia a riposo	2.5 W
Tipologia	Rotante
Tipo di regolazione on/off	No
Tipo di regolazione modulabile	Sì
Tipo di regolazione split-range	No
Lunghezza cavo di alimentazione	1 m
Trasmissione	Con ingranaggi
Direttamente montato sulla flangia con ISO 5211	No
Con flusso di ritorno senza pressione	Sì
Disattivato quando è chiuso	Sì
Riconoscimento automatico spostamento	No
Segnale feedback di posizione regolabile	No
Contatti ausiliari	Sì
Sistema di segnalazione della posizione	Opzionale
Contatti ausiliari opzionale	Sì
Contatti finali	2
Campo di funzionamento regolabile	No
Con indicatore impostazione meccanica	Sì
Comando manuale	Sì
Tempo di rotazione	75 s
Momento torcente	20 Nm
Contatto di commutazione a potenziale zero	Sì
Autoregolazione della lunghezza corsa	No
Angolo di rotazione massimo	95 °
Con funzione di sicurezza	Sì
Grado di protezione (NEMA)	2
Grado di protezione (IP)	IP54
Potenza elettrica massima	7.5 A
Temperatura ambiente (min)	-30 °C
Temperatura ambiente (max)	50 °C
Altezza	85 mm
Larghezza	130 mm
Profondità	290 mm
Antideflagrante	No
Materiale del corpo	Plastica
Adatto per valvola	No
