Caratteristiche

Incluso ritorno a molla
2 interruttori ausiliari integrati
A prova di sovraccarico
Grado di protezione IP54

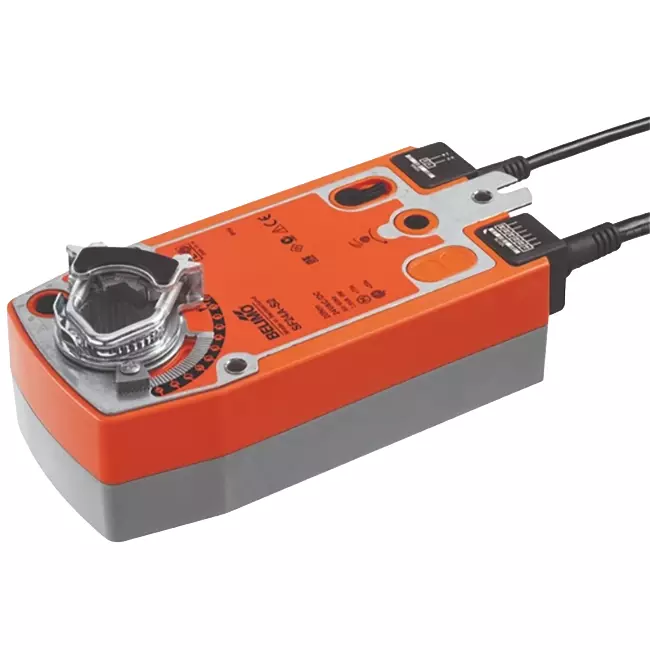

Attuatore a farfalla rotativo Belimo con ritorno a molla 24-240V - 20 Nm - SFA-S2

Il Belimo SFA-S2 è un attuatore a farfalla rotativo con ritorno a molla progettato per il controllo di sezioni di valvole aria fino a circa 4 m² negli impianti tecnici degli edifici. L’attuatore funziona con un segnale aperto/chiuso: quando è presente tensione di alimentazione, si sposta in posizione di lavoro accumulando energia nelle molle di ritorno. In caso di interruzione di corrente, la valvola ritorna automaticamente e autonomamente in posizione di sicurezza, azionata dall’energia accumulata nelle molle. Questo rende l’attuatore adatto a applicazioni in cui è richiesta una posizione di sicurezza predeterminata, come valvole tagliafuoco o di ventilazione di emergenza negli impianti di trattamento aria centralizzati. Il motore raggiunge un angolo di rotazione di 90° in 75 secondi, con un consumo a riposo di 3,5 W e un livello sonoro del motore di 45 dB(A). Con una coppia di spinta di 20 Nm e due finecorsa integrati per il feedback di posizione, è utilizzabile su costruzioni di valvole grandi e pesanti negli impianti HVAC civili e industriali.

Vantaggi e caratteristiche

Tensione di alimentazione universale AC 24...240 V / DC 24...125 V: L’attuatore può essere collegato praticamente a qualsiasi tensione disponibile senza necessità di trasformatori aggiuntivi o modifiche all’impianto.
Ritorno automatico a molla in caso di mancanza di alimentazione: La valvola ritorna alla posizione di sicurezza entro 20 secondi senza alimentazione esterna o controllo aggiuntivo.
2 finecorsa integrati: I due finecorsa integrati consentono un feedback diretto della posizione a un BMS o quadro comandi — uno con posizione fissa al 10%, l’altro regolabile dall’11 al 100% — senza bisogno di accessori aggiuntivi.
Direzione di movimento regolabile tramite montaggio L/R: La direzione di rotazione sia del motore che del ritorno a molla è determinata al momento dell’installazione, permettendo un’applicazione flessibile su diverse configurazioni di valvole.
Regolazione manuale con bloccaggio: Tramite la manovella manuale fornita, la valvola può essere azionata manualmente e bloccata in ogni posizione desiderata, particolarmente utile durante installazione e manutenzione.
Sicurezza da sovraccarico senza finecorsa meccanici: L’attuatore si arresta automaticamente al raggiungimento della fine corsa meccanica, prevenendo l’usura e semplificando l’installazione.
Classe di protezione IP54: Protetto contro polvere e spruzzi d’acqua da tutte le direzioni, garantendo resistenza agli agenti ambientali quotidiani e lunga durata.

Installazione, manutenzione e applicazioni

L’attuatore si monta direttamente sull’albero della valvola grazie al morsetto universale fornito, adatto per diametri degli assi da 10 a 25,4 mm. Una chiave di blocco impedisce che l’attuatore si muova accidentalmente. La direzione di movimento di motore e ritorno a molla si imposta con la posizione di montaggio (L/R). L’angolo di rotazione è meccanicamente regolabile tramite finecorsa fino a un massimo di 95°. Per la regolazione manuale è disponibile una manovella che consente di bloccare la valvola in qualsiasi posizione. Il collegamento elettrico avviene con un cavo di alimentazione di 1 metro con 2 conduttori da 0,75 mm² e un cavo separato di 1 metro con 6 conduttori per i finecorsa. L’attuatore è privo di manutenzione ed è particolarmente indicato per il controllo aperto/chiuso di grandi sezioni di valvole aria negli impianti di trattamento aria centralizzati, valvole miscelatrici e valvole di ventilazione di emergenza negli edifici commerciali e negli impianti HVAC industriali.

Marchio	Belimo
Categorie	Attuatore per valvole Belimo
GTIN	7630498114144
del produttore	SFA-S2
Numero articolo	23010056

Specifiche tecniche

Codice categoria	101
Adatto per accessori aria	Sì
Tensione di alimentazione	24-125 V DC/24-240 V AC
Segnale di comando	2 punti
Consumo di energia in funzione	7 W
Consumo di energia a riposo	3.5 W
Tipologia	Rotante
Tipo di regolazione on/off	No
Tipo di regolazione modulabile	Sì
Tipo di regolazione split-range	No
Lunghezza cavo di alimentazione	1 m
Trasmissione	Con ingranaggi
Direttamente montato sulla flangia con ISO 5211	No
Con flusso di ritorno senza pressione	Sì
Disattivato quando è chiuso	Sì
Riconoscimento automatico spostamento	No
Segnale feedback di posizione regolabile	No
Contatti ausiliari	Sì
Sistema di segnalazione della posizione	Non presente
Contatti ausiliari opzionale	Sì
Contatti finali	2
Campo di funzionamento regolabile	No
Con indicatore impostazione meccanica	Sì
Comando manuale	Sì
Tempo di rotazione	75 s
Momento torcente	20 Nm
Contatto di commutazione a potenziale zero	Sì
Autoregolazione della lunghezza corsa	No
Angolo di rotazione massimo	95 °
Con funzione di sicurezza	Sì
Grado di protezione (NEMA)	2
Grado di protezione (IP)	IP54
Potenza elettrica massima	18 A
Temperatura ambiente (min)	-30 °C
Temperatura ambiente (max)	50 °C
Altezza	85 mm
Larghezza	130 mm
Profondità	290 mm
Antideflagrante	No
Materiale del corpo	Plastica
Adatto per valvola	No
