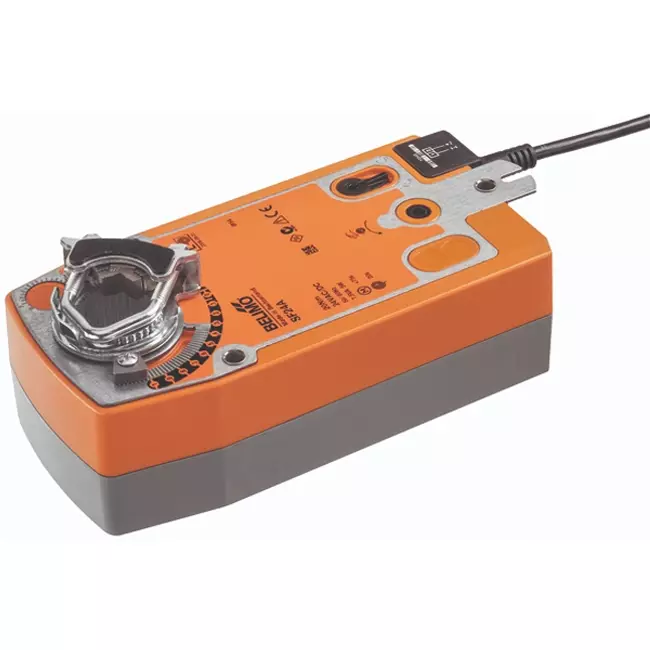

Attuatore rotativo Belimo con ritorno a molla 24V - apertura/chiusura - 20 Nm - SF24A

Marchio: Belimo

-10%

Prezzo originale 491,66

442,49 -10%

Risparmi 49,17

Tempo di consegna: 6 giorni lavorativi

La più grande collezione d'Italia
Restituzione gratuita
Valutazione del cliente 9/10
Acquisti sicuri con Trustedshops

Pagamento sicuro e veloce con:

Caratteristiche

Incluso ritorno a molla
Cavo fisso
A prova di sovraccarico
Grado di protezione IP54

Attuatore a farfalla rotativo Belimo con ritorno a molla 24V - apertura/chiusura - 20 Nm - SF24A

Il Belimo SF24A è un attuatore a farfalla rotativo con ritorno a molla per il controllo apertura/chiusura di sezioni di serrande d’aria fino a circa 4 m² negli impianti tecnici degli edifici. L’attuatore funziona con un segnale on/off: quando è alimentato, si sposta in posizione di lavoro e le molle interne si caricano. In caso di interruzione dell’alimentazione, la valvola ritorna automaticamente e autonomamente in posizione di sicurezza, spinta dall’energia immagazzinata nelle molle. Questo rende l’attuatore adatto ad applicazioni dove è richiesta una posizione di sicurezza predefinita, come serrande tagliafuoco o di ventilazione di emergenza negli impianti di trattamento aria centrale. Il motore raggiunge un angolo di rotazione di 90° in 75 secondi, mentre il ritorno a molla riporta la valvola in meno di 20 secondi. Il consumo a riposo è di 2,5 W e il livello sonoro del motore è pari a 45 dB(A). Con una coppia di 20 Nm, è adatto per grandi e pesanti costruzioni di serrande in impianti HVAC commerciali e industriali.

Vantaggi e caratteristiche

Controllo apertura/chiusura con coppia da 20 Nm: La coppia di 20 Nm rende l’attuatore adatto per grandi sezioni di serrande fino a circa 4 m², permettendo il facile azionamento anche di costruzioni pesanti.
Ritorno automatico a molla in caso di interruzione di corrente: La valvola ritorna in posizione di sicurezza entro 20 secondi senza necessità di alimentazione esterna o comandi aggiuntivi.
Direzione di movimento regolabile tramite montaggio L/R: La direzione di rotazione sia del motore sia del ritorno a molla è definita durante il montaggio, garantendo massima flessibilità su diverse configurazioni delle valvole.
Regolazione manuale con bloccaggio: Tramite la manovella in dotazione è possibile azionare manualmente la serranda e bloccarla in qualsiasi posizione, utile durante installazione e manutenzione.
Sicurezza da sovraccarico senza fine corsa: L’attuatore si arresta automaticamente al raggiungimento del fine corsa meccanico, evitando usura e semplificando l’installazione.
Classe di protezione IP54: Protetto contro polvere e spruzzi d’acqua da ogni direzione, garantendo resistenza agli agenti ambientali quotidiani e lunga durata.

Installazione, manutenzione e applicazioni

L’attuatore si monta direttamente sull’albero della serranda tramite l’anello di serraggio universale fornito, compatibile con diametri dell’albero da 10 a 25,4 mm. L’albero deve essere lungo almeno 85 mm e sporgere almeno 15 mm. Una protezione anti-rotazione fornita evita il movimento dell’attuatore insieme all’albero. La direzione del movimento di motore e ritorno a molla si imposta tramite il senso di montaggio (sinistra/destra). L’angolo di rotazione può essere regolato meccanicamente da un minimo del 33% con incrementi del 2,5% fino a un massimo del 95%. Per il controllo manuale è disponibile una manovella che consente di bloccare la serranda in qualsiasi posizione. Il collegamento elettrico avviene tramite un cavo fisso di 1 metro con due conduttori da 0,75 mm². L’attuatore è privo di manutenzione ed è idoneo per il controllo apertura/chiusura di grandi sezioni di serrande in unità trattamento aria centrali, serrande miscelatrici e serrande di ventilazione di emergenza in edifici commerciali e impianti HVAC industriali.

Marchio	Belimo
Categorie	Attuatore per valvole Belimo
GTIN	7630498114021
del produttore	SF24A
Numero articolo	23010061

Specifiche tecniche

Codice categoria	101
Adatto per accessori aria	Sì
Tensione di alimentazione	24 V AC/DC
Segnale di comando	2 punti
Consumo di energia in funzione	5 W
Consumo di energia a riposo	2.5 W
Tipologia	Rotante
Tipo di regolazione on/off	No
Tipo di regolazione modulabile	Sì
Tipo di regolazione split-range	No
Lunghezza cavo di alimentazione	1 m
Trasmissione	Con ingranaggi
Direttamente montato sulla flangia con ISO 5211	No
Con flusso di ritorno senza pressione	Sì
Disattivato quando è chiuso	Sì
Riconoscimento automatico spostamento	No
Segnale feedback di posizione regolabile	No
Contatti ausiliari	No
Sistema di segnalazione della posizione	Opzionale
Contatti ausiliari opzionale	Sì
Contatti finali	Non presente
Campo di funzionamento regolabile	No
Con indicatore impostazione meccanica	Sì
Comando manuale	Sì
Tempo di rotazione	75 s
Momento torcente	20 Nm
Contatto di commutazione a potenziale zero	No
Autoregolazione della lunghezza corsa	No
Angolo di rotazione massimo	95 °
Con funzione di sicurezza	Sì
Grado di protezione (NEMA)	2
Grado di protezione (IP)	IP54
Potenza elettrica massima	7.5 VA
Temperatura ambiente (min)	-30 °C
Temperatura ambiente (max)	50 °C

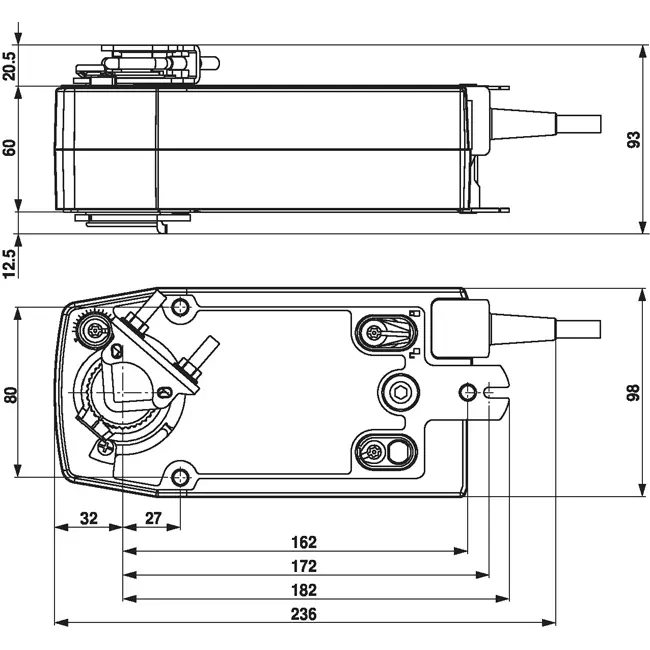

Altezza	85 mm
Larghezza	130 mm
Profondità	290 mm
Antideflagrante	No
Materiale del corpo	Plastica
Adatto per valvola	No
